黄色手拉式接地线
![](/static/upload/image/20240425/1714052759150130.jpg)
![](/static/upload/image/20240425/1714052761333607.jpg)
![](/static/upload/image/20240425/1714052763472204.jpg)
![](/static/upload/image/20240425/1714052763131086.jpg)
10KV黄色手拉式接地线 绝缘杆部分长度:700 mm 握手部分长度:300 mm 金属接头部分长度:50 mm 节数:1 杆径:30mm 总长(不包括线夹):1050 mm
35KV黄色手拉式接地线 标称截面:25mm2 总根数:810 平均直径(mm):0.2mm 计算截面:(mm2):25.43 金属接头部分长度:50 mm 节数:1 杆径:30mm
正在使用该产品的客户有:
华能集团、大唐集团、华电集团、国投电力、国华电力国家电网公司

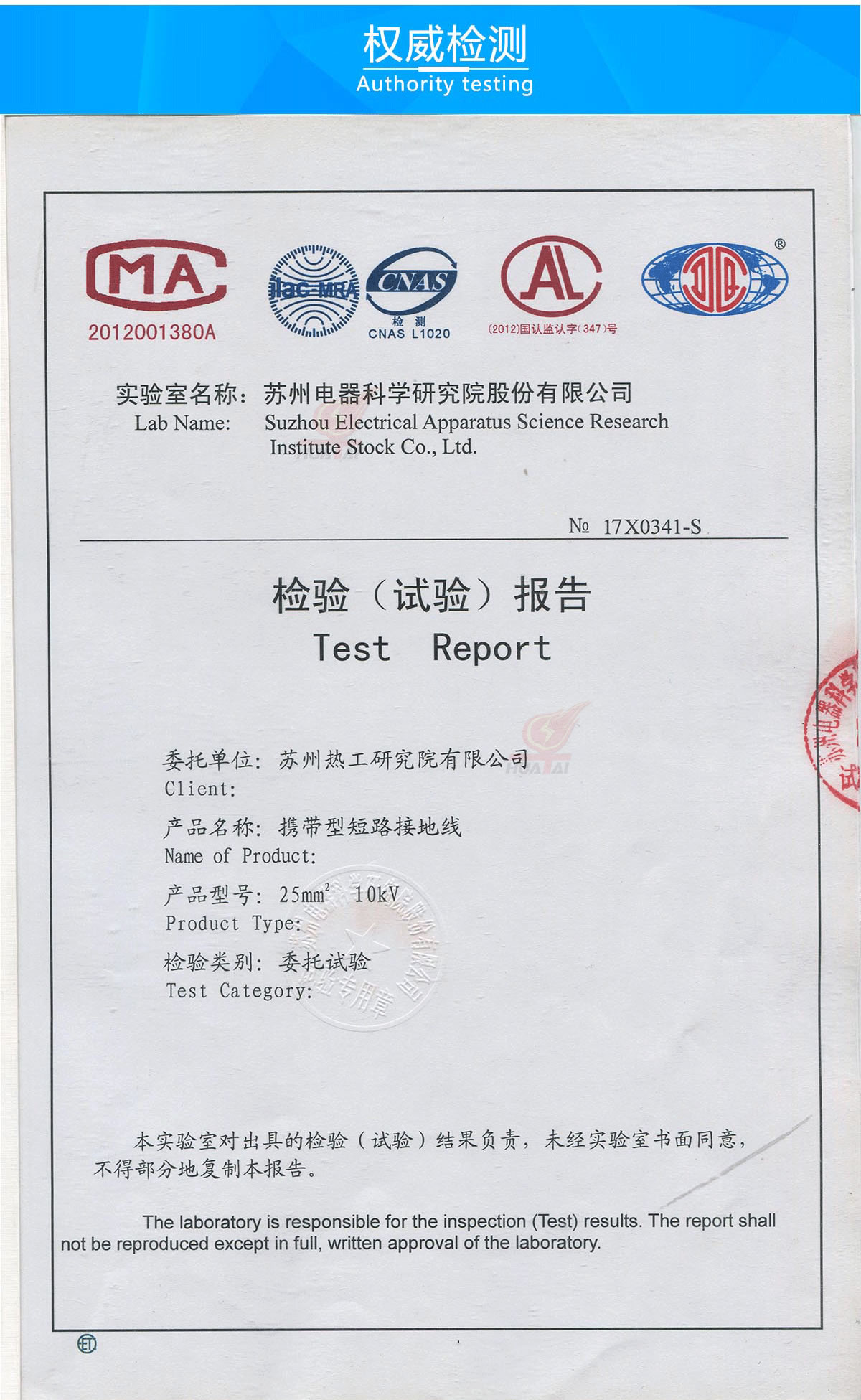

该产品已由PICC承保,请放心使用;本公司资质齐全,有检测报告,支持90天退换,请放心购买。
![](/static/upload/image/20240425/1714052764195419.jpg)
![](/static/upload/image/20240425/1714052765178095.jpg)
![](http://huatai58.com/w78editor/attached/image/20190826/20190826110129802980.jpg)
![](http://huatai58.com/w78editor/attached/image/20190826/20190826110127762776.jpg)
![](http://huatai58.com/w78editor/attached/image/20190826/20190826110113161316.jpg)
![](http://huatai58.com/w78editor/attached/image/20190826/20190826110131893189.jpg)
![](http://huatai58.com/w78editor/attached/image/20190826/20190826110113701370.jpg)
黄色手拉式接地线技术参数:
(1)10KV黄色手拉式接地线 绝缘杆部分长度:700 mm 握手部分长度:300 mm 金属接头部分长度:50 mm 节数:1 杆径:30mm 总长(不包括线夹):1050 mm
(2)35KV黄色手拉式接地线 标称截面:25mm2 总根数:810 平均直径(mm):0.2mm 计算截面:(mm2):25.43 金属接头部分长度:50 mm 节数:1 杆径:30mm
(3)110KV黄色手拉式接地线 标称截面:35mm2
总根数:1136 平均直径(mm):0.2mm 计算截面:(mm2):35.67 绝缘杆部分长度:1360 mm 握手部分长度:700 mm
金属接头部分长度:140 mm 节数:2 杆径:30mm 总长(不包括线夹):2200 mm
黄色手拉式接地线使用说明
(1)挂黄色手拉式接地线时:先连结接地夹,后接接电夹;拆除接地线时,必须按程序先拆接电夹,后拆接地夹。
(2)110KV黄色手拉式接地线安装:将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上,将接地线合相上的单眼铜鼻子固定在接地夹或地针上,构成一套完整的接地线。
(3)核实黄色手拉式接地线的电压等级与操作设备的电压等级是否一致。
(4)接地软铜线有分相式和组合式,接地棒有平口式和双簧钩式线夹。
